Umbaukit für FALLER 161471

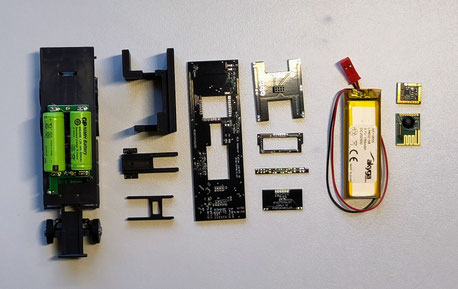

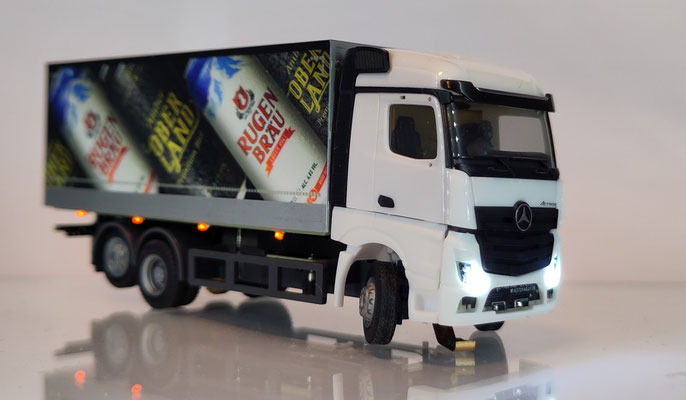

Umbaukit für FALLER Car System Chassis 161471

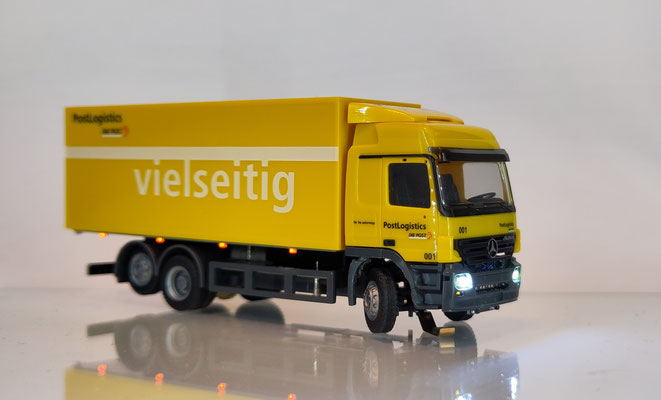

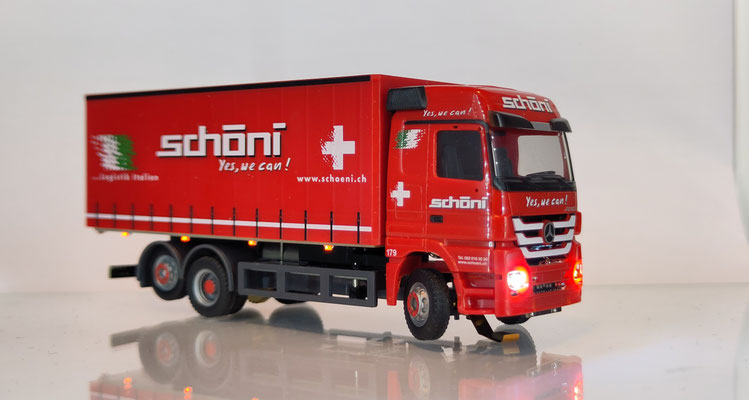

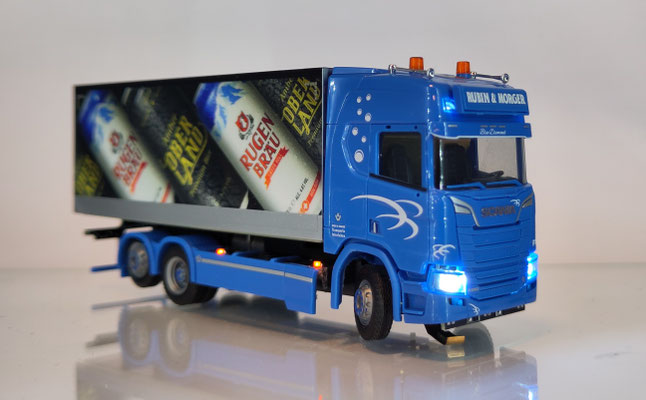

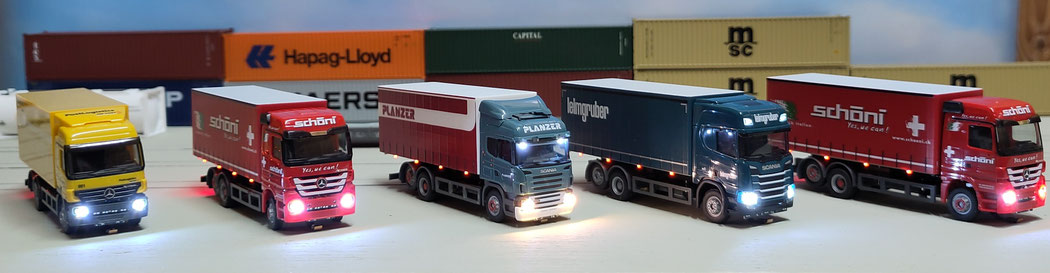

Mit dem Umbaukit für das Faller Chassis 161471 ist ein Umbau auf ein OpenCar System Fahrzeug sehr einfach. Das Chassis passt für diverse Herpa Aufbauten. Hier eine Übersicht zu den verschiedenen Aufbauten und verfügbaren Leiterplatten.

Die Nachfolgenden Platinen werden alle in Schwarz geliefert und nicht wie abgebildet in Grün!

Alle Platinen werden unbestückt geliefert!

Hauptplatine

Dies ist die Hauptplatine und bietet folgende Funktionen:

On Board Power-OFF Schaltung
Schnittstelle zu OpenCar Decoder V5
4x Positionslicht pro Seite (0603)
2x Positionslicht Hinten (0603)
2x Positionslicht Vorne (0603)
Schnittstelle für Kabine (1.27mm Pitch)
Schnittstelle für Front
Schnittstelle für Heck
Schnittstelle zur Zusatzplatine (1.27mm Pitch)
Anschluss für Akku
Anschluss für Motor
zusätzliche Widerstände für LEDs (0603)
zusätzliche Anschlusspads für zusätzliche Lichter

Die seitlichen Positionsleuchten können mit der vorhandenen Schaltung zusätzlich mit den Blinkern geschaltet werden. Die Positionslichter werden im Takt des jeweiligen Blinkers heller.

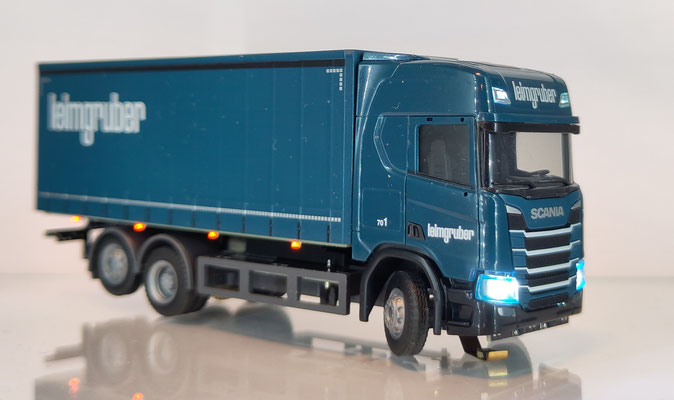

Faller Chassis 161471

Hauptplatine Spezialaufbau

Dies ist die Hauptplatine für Spezialaufbauten und bietet folgende Funktionen:

On Board Power-OFF Schaltung
Schnittstelle zu OpenCar Decoder V5
Schnittstelle für Kabine (1.27mm Pitch)
Schnittstelle für Front
Schnittstelle für Heck
Schnittstelle zur Zusatzplatine (1.27mm Pitch)
Anschluss für Akku
Anschluss für Motor
zusätzliche Widerstände für LEDs (0603)
zusätzliche Anschlusspads für zusätzliche Lichter
Anschluss für Feuerwehr Erweiterung mit Sound(1.27mm Pitch)

Die seitlichen Positionsleuchten werden bei dieser Platine nicht mit den Blinkern geschaltet!

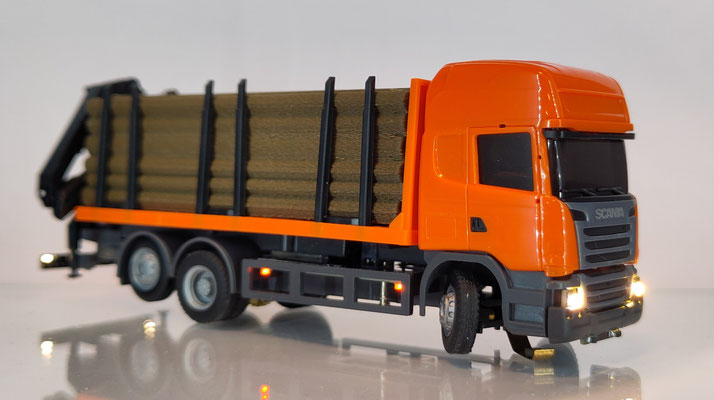

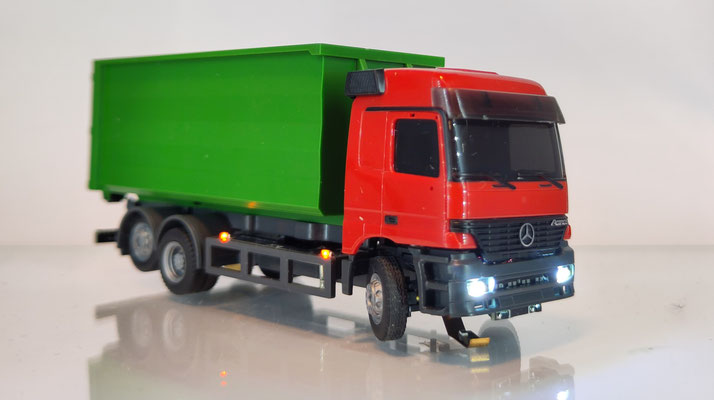

Faller Chassis 161471 mit Spezialaufbauten (20ft Container, Kurzholz, Abrollmulde)

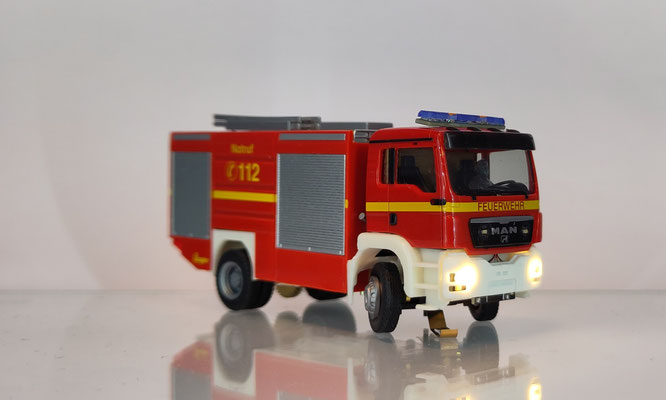

Faller Feuerwehr 161599

Zusatzplatine klein

Zusatzplatine klein.

Schnittstelle zu Hauptplatine (1.27mm Pitch)
Schalter (2.54mm Pitch)
Lade und Update Buchse (2.54mm Pitch)
IR-Stop Fototransistor (0603)

Zusatzplatine gross

Zusatzplatine gross

Schnittstelle zu Hauptplatine für Spezialaufbau (1.27mm Pitch)
Schalter (2.54mm Pitch)
Lade und Update Buchse (2.54mm Pitch)
IR-Stop Fototransistor (0603)
3x Positionslicht je Seite (0603)

Diese Platine eignet sich für Fahrzeuge, welche Spezialaufbauten haben, und keine seitlichen Positionsleuchten direkt unter dem Aufbau haben. Die Positionsleuchten sind auf dieser Platine und können wahlweise über oder unter dem Unterfahrschutz bestückt werden.

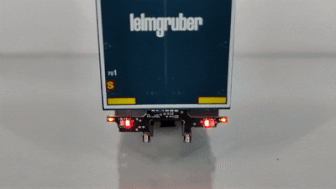

Heckplatine "Fix"

Heckplatine fix

Schnittstelle zu Hauptplatine (ohne Kabel)
2x Rücklicht/ Bremslicht kombiniert (0603)
2x Blinker (0603)
2x kleine Zusatzlichter nach hinten (0402)
2x kleine Zusatzlichter nach vorne (0402)
2x IR Dioden für Abstand (0603)

Der Vorteil von dieser Heckplatine ist der direkte Anschluss an die Hauptplatine ohne Kabel.

Heckplatine "Kabel"

Heckplatine Kabel

Schnittstelle zu Hauptplatine (mit Kabel)
2x Rücklicht/ Bremslicht kombiniert (0603)
2x Blinker (0603)
2x kleine Zusatzlichter nach hinten (0402)
2x kleine Zusatzlichter nach vorne (0402)
2x IR Dioden für Abstand (0603)

Diese Platine eignet sich für Fahrzeuge, welche Spezialaufbauten haben.

Front Scania CR20

Front zu Scania CR20

Schnittstelle zu Hauptplatine (mit Kabel)
2x Licht (0603)
2x Blinker (0402)
3x kleine Zusatzlichter nach vorne (0402)
2x FTR für Abstand (0603)

Keine Bearbeitung am Gehäuse nötig.

Front Scania R HL

Front zu Scania R HL

Schnittstelle zu Hauptplatine (mit Kabel)
2x Licht (0402)
2x Blinker (0402)
2x FTR für Abstand (0603)

Front MAN TGS

Front zu MAN TGS

Schnittstelle zu Hauptplatine (mit Kabel)
2x Licht (0402)
2x Blinker (0402)
2x Nebellicht (0402)
2x FTR für Abstand (0603)

Front MAN TGA

Front zu MAN TGA

Schnittstelle zu Hauptplatine (mit Kabel)
2x Licht (0402)
2x Blinker (0402)
2x Nebellicht (0402)
2x FTR für Abstand (0603)

Front Mercedes LH08

Front zu Mercedes LH08

Schnittstelle zu Hauptplatine (mit Kabel)
2x Licht (0603)
2x Nebellicht (0402)
2x Blinker (0402)
4x Zusatzlichter (0402)
2x FTR für Abstand (0603)

Front Mercedes Streamspace

Front zu Mercedes Streamspace

Schnittstelle zu Hauptplatine (mit Kabel)
2x Licht (0603)
2x Nebellicht (0402)
2x Blinker (0402)
2x FTR für Abstand (0603)

LKW Kabine

LKW Kabinenplatine

Schnittstelle zu Hauptplatine (mit Kabel)
2x Positionslicht(0603)
2x Rundumleuchten (0603) mit verschiedenen Positionen
1x Kabinenbeleuchtung (0603)

Feuerwehr Erweiterung

Feuerwehr Erweiterung

Schnittstelle zu Hauptplatine für Spezialaufbau (Kabel)
Schnittstelle zum OpenCar-System Sound Modul
Anschlüsse für Umgebungsbeleuchtung
Schnittstelle zu Heckwarnsystem
1x Widerstand für zusätzliches Rücklicht (0603)
Anschlüsse für Lautsprecher

Aufgrund der beschränkten Anzahl Funktionen kann das zusätzliche Rücklicht nicht über eine Funktion geschaltet werden. Es leuchtet dauerhaft, sobald das Fahrzeug ein ist. Wer das nicht will, bestückt den Widerstand nicht.
